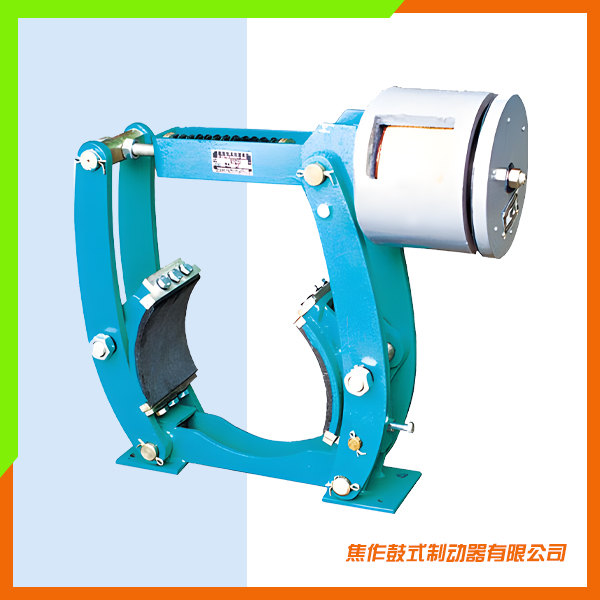

ZWZ3系列直流電磁鼓式制動器
ZWZ3系列直流電磁鼓式制動器

  Ed 系列電力液壓推動器應用  電力液壓推動器是一種集電機、離心泵、油缸為一體,結構緊湊的驅動控制裝置,廣泛用作各種塊式制動器和盤式制動器的驅動裝置,還可以用于各種工業閥門、閘...

  • 價格:詢價
  • 詳細描述

      Ed 系列電力液壓推動器應用

      電力液壓推動器是一種集電機、離心泵、油缸為一體,結構緊湊的驅動控制裝置,廣泛用作各種塊式制動器和盤式制動器的驅動裝置,還可以用于各種工業閥門、閘門、定向擺動和轉動(<900)裝置及夾緊裝置的驅動控制。

      Ed系列推動器附加裝置

      Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能:可同時設置上下限位開關。

      上升限位開關:可指示制動器是否正常打開,推桿是否推到規定位置等。

      下降限位開關:可指示制動器是否正確閉合,推桿是否回到規定位置等。

      上升延時閥和下降延時閥或上升下降延時閥,可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值。

      短行程推動器可增設內置式制動彈簧( c-彈簧)、復位彈簧(w-彈簧)、緩沖彈簧( d-彈簧) 。

      增設加熱器,在使用地點環境溫度低于-20'C,可根據需要增設加熱器。

      加熱器參數值:

    參數值

      ed推動器型號說明

    ed推動器型號說明

      性能及結構特點

    推動器附加裝置


      Ed 系列推動器是*引進原西德EMG公司全套設計與制造技術生產制造,符合德國DIN15430和JB/T 10603-2006標準。Ed 系列推動器其零部件均由數控加工*加工,從加工到裝配,嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的*佳性能。

      鋁合金外殼全密封單推桿結構,外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。

      電機為非油浸式結構, F級絕緣,耐熱性好,壽命長。

      電機接線盒蓋設有密封,采用電纜填料函進線,牢固可靠,電氣防護等級IP65。

      電機軸和推桿均經過表面特殊處理,使密封件壽命大大延長。

      傳動部分全部為雙密封結構,密封可靠。

      Ed推動器油缸殼體一側設有平衡氣室,可在0-180。范圍內安裝使用。

      安裝方式的選擇

    安裝方式的選擇

      垂直安裝:活塞桿連接塊朝上。 水平安裝和中間任意位置: 安裝形式如下圖示。

    參數值

      所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301 安裝底座可作90。旋轉。Ed23和Ed30安裝底座也可提供900旋轉,但安裝高度尺寸A增加8毫米(訂貨時說明) 。 無論何種安裝位置,活塞桿都不能承受徑向力,以免影晌使用效果和壽命。
